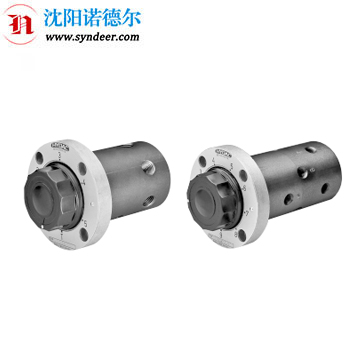

德国贺德克压力特价代理。HYDAC贺德克MS系列多站仪表隔离器
安装方法通过四个 1/4” 螺栓进行法兰安装。 建议将压力超过 1450 PSI / 100 Bar 的测量点对称布置。 未使用的端口应插入。
重量:
MS 4 和 MS 5 3.1 磅。 / 1.4 公斤。
MS 6 和 MS 7 4.2 磅。 / 1.9 公斤。
安装位置:可选
流体:通用液压油。 对于其他流体,请联系 HYDAC 办事处获取信息。
连接类型:
• MS 4 / MS 6
1 个仪表连接 (M)
1 个油箱连接 (T)
• MS 5 / MS 7
1 个仪表连接 (M)
1 个油箱连接 (T)
1 泄漏连接 (L)
水力数据
工作压力范围
• MS 4 / MS 5 / MS 6 / MS 7
最大限度。 测量点的工作压力范围 4500 psi (315 bar)
• 最大限度。 油箱和泄漏连接压力 145 psi (10 bar) 流体温度范围
• - 5° 至 160°F(-20° 至 70°C)
液压符号
M = 仪表(测量)连接
T = 油箱连接
L = 泄漏连接
产品样本下载:
安装方法通过四个 1/4” 螺栓进行法兰安装。 建议将压力超过 1450 PSI / 100 Bar 的测量点对称布置。 未使用的端口应插入。
重量:
MS 4 和 MS 5 3.1 磅。 / 1.4 公斤。
MS 6 和 MS 7 4.2 磅。 / 1.9 公斤。
安装位置:可选
流体:通用液压油。 对于其他流体,请联系 HYDAC 办事处获取信息。
连接类型:
• MS 4 / MS 6
1 个仪表连接 (M)
1 个油箱连接 (T)
• MS 5 / MS 7
1 个仪表连接 (M)
1 个油箱连接 (T)
1 泄漏连接 (L)
水力数据
工作压力范围
• MS 4 / MS 5 / MS 6 / MS 7
最大限度。 测量点的工作压力范围 4500 psi (315 bar)
• 最大限度。 油箱和泄漏连接压力 145 psi (10 bar) 流体温度范围
• - 5° 至 160°F(-20° 至 70°C)
液压符号
M = 仪表(测量)连接
T = 油箱连接
L = 泄漏连接
产品样本下载:
